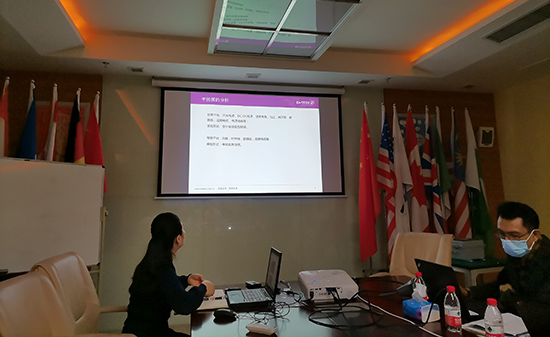

我們邀請到深圳信測標準技術服務股份有限公司的EMC整改工程師何工（何學武）和EMC技術中心的夏工，來公司進行現場指導和講解。研發部工程師全員參與學習。
著重對EMC可靠性進行分析講解，通過理論與經驗相結合。針對我們的產品內窺鏡和油液系列在過程中可能遇到的問題進行解答，提前考慮如何有效規避這些問題。并從設計之初如何去保證EMC可靠性，結合公司產品，從以下幾個模塊考慮源頭優化：干擾源的分析、地設計、PCB設計、屏蔽設計、濾波電路設計、接口電路設計、線纜的設計、結構注意事項。
1、干擾源的分析：寬帶干擾：開關電源，DC-DC電源，逆變電路，馬達，地平面，數據線，連接電纜；電源走線等；表現形式：整片或呈現包絡裝通常，我們找到的不是真正的發射源，而是頻率產生源，真正發射源是發射條件的（天線原理），往往頻率產生源是產品工作所需要的。
2、地設計：a、電線都可等效電阻和電感。有電阻和電感流過時就會產生電動勢。目標:減少等效的電阻和電感； b、大面積鋪地,過孔. 保證地電位穩定，減小感應電動勢?？刂苹亓髀窂?，減小環路面積；C、注意敏感電路的地線搭接；用阻抗隔離敏感電路；d、接地的搭接需牢固；搭接表面應清潔，不能僅靠螺釘接地，確保接地的連續性。
3、PCB的設計，要注意的點：器件的布局、線路板層數、走線的設計、電源及地線的走線。
4、屏蔽設計：注意屏蔽體的連續性、使用金屬襯墊，如導電泡棉及金屬襯墊、使用隔離腔將電路部分與面板隔離、使用導電涂層。
5、濾波電路設計：芯片每個電容腳都需要加濾波電路，無限靠近IC腳位，通常從芯片端是先電感再電容。
6、接口電路設計，接口布線信號接口在有機殼地的情況下，需要分割出接口地，地分割在高阻器件處。
7、線纜的設計需要注意的控制點：線纜做雙絞線處理；做多層屏蔽處理；屏蔽層的編織網越密屏蔽效能越高；屏蔽層一定要接地；端口處理一定要就近接機殼地；控制線纜長度。
8、結構注意事項：注意屏蔽的完整性；注意獨立的金屬結構件需做接地處理；注意縫隙及通風口的處理；最好能便于EMC工程師快速打開機臺。
EMC技術中心夏工給予大家講解不同國家的法律法規及相關指令要求，更加清楚在設計的時候不僅僅要考慮產品的可靠性，還要重點關注相關的指令要求。
在學習的過程中，研發人員積極提問，拓展問題，引發思考。工程師既給予專業的指導解析，也給予經驗分享。使得我們研發人員通過學習，在平時有遇到的瓶頸也得以思路豁然開朗。通過這種系統的講解和探討，又一次讓大家更加系統化的強化專業知識。如何通過各項驗證數據快速分析出屬于哪個模塊的問題。如何快速的在實踐中結合理論得以有效的提升。
同時要求后續的各項驗證測試，需要將測試數據完整記錄保存，便于分析。淀粉習后研發部進行工作自查，確保每個環節和細節是否有按要求一一做到。不斷完善。確保真正做到學以致用。
